Rrjeti 1280x1024/640x512 dhe moduli i kamerës SWIR me dalje të dyfishtë dixhitale
Specifikimi
Model | SG - SWZ12ND2 - 17510 | SG-SWZ06ND2-17510 | |
Sensori | Sensori i imazhit | Sensori SWIR i grilave globale 1/2″ SONY InGaAs IMX990 | Sensori SWIR i grilave globale 1/4" SONY InGaAs IMX991 |
| Piksele efektive | Përafërsisht. 1.34 MP | Përafërsisht. 0.34 MP | |
| Madhësia e pikselit | 5μm | ||
Lente | Gjatësia e valës së përgjigjes | 1000-1700 nm | |
| PCN | Mbështet 2 mënyra: brez i gjerë: 1000 ~ 1700 nm Brezi i ngushtë: 1450 ~ 1700 nm | ||
| Gjatësia Fokale | 17mm~510mm, zmadhimi optik 30x | ||
| Apertura | F2.8~F5.5 | ||
| Fusha e Pamjes | H: 21,3°~0,71°, V: 17,1°~0,57°, D: 27,1°~0,92° | H: 11,6°~0,37°, V: 9,3°~0,3°,D: 14,8°~0,47° | |
| Mbylle distancën e fokusit | 1m~10m (e gjerë~Tele) | ||
| Shpejtësia e zmadhimit | Përafërsisht. 7s (Optical Wide~Tele) | ||
Video | Kompresimi | H.265/H.264/H.264H/MJPEG | |
| Rezolucioni | 25/30/50/60 fps@1280×1024 | 25/30/50/60fps@640×512 | |
| Shpejtësia e bitit të videos | 32 kbps ~ 16 Mbps | ||
| Audio | AAC / MP2L2 | ||
| Video LVDS | 25/30/50/60 fps@2MP (1920×1080) | ||
Rrjeti | Magazinimi | Kartë TF (256 GB), FTP, NAS | |
| Protokolli i rrjetit | Onvif, HTTP, HTTPS, IPv4, IPv6, RTSP, DDNS, RTP, TCP, UDP | ||
| Multicast | Mbështetje | ||
| Përmirësimi i firmuerit (LVDS) | Mund të përmirësohet vetëm firmware përmes portit të rrjetit | ||
| Ngjarjet e Përgjithshme | Lëvizja, ngacmimi, Karta SD, Rrjeti | ||
| IVS | Tripwire, Zbulimi i gardhit të kryqëzuar, Ndërhyrja, Objekti i braktisur, Lëvizja e shpejtë, Zbulimi i parkimit, Vlerësimi i grumbullimit të turmave, Objektet që mungon, Zbulimi i Loitering. | ||
| Reduktimi i zhurmës | 2D/3D | ||
| Modaliteti i ekspozimit | Manual, Auto, Prioriteti i Aperturës, Prioriteti i Diafragmës | ||
| Kompensimi i ekspozimit | Mbështetje | ||
| Shpejtësia e diafragmës | 1/1~1/30000s | ||
| Modaliteti i fokusimit | Auto / Manual / Gjysmë Auto | ||
| Ngrohja elektronike | Mbështetje | ||
| Reduktimi i mjegullës së nxehtësisë | Mbështetje | ||
| Rrokullisje | Mbështetje | ||
| EIS | Mbështetje | ||
| Zmadhimi dixhital | 16x | ||
| Kontrolli i jashtëm | TTL | ||
| Ndërfaqja | Porta Ethernet 4 pin, porta serike 6 pine dhe rryma, porta audio 5 pin. LVDS 30 pin | ||
| Protokolli i Komunikimit | SONY VISCA, Pleco D/P | ||
| Kushtet e Operimit | -30~+60°C/20%~80%RH | ||
| Kushtet e ruajtjes | -40~+70°C/20%~95%RH | ||
| Furnizimi me energji elektrike | DC 12 V | ||
| Konsumi i energjisë (TBD) | Mesatarisht: 6 W; Maksimumi: 11 W | ||

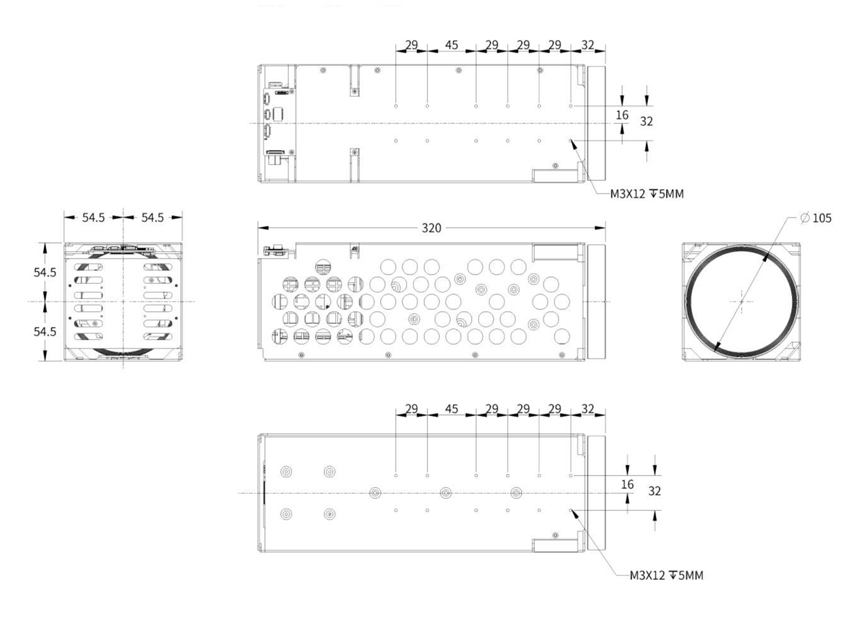

| Dimensionet (L*P*H) | Përafërsisht. 320mm*109mm*109mm | ||
| Pesha | 3.1 kg | ||
Ndërfaqja e rrjetit
| Lloji | Numri PIN | Emri PIN | Përshkrimi |
| Ndërfaqja Ethernet J2_4pin | 1 | ETHRX- | Porta Ethernet adaptive, Internet RX- |
| 2 | ETHRX+ | Porta Ethernet adaptive, Internet RX+ | |
| 3 | ETHTX- | Porta Ethernet adaptive, Internet TX- | |
| 4 | ETHTX+ | Porta Ethernet adaptive, Internet TX+ | |
| Ndërfaqja e fuqisë J3_6pin dhe UART | 1 | DC_IN | DC12V |
| 2 | GND | GND | |
| 3 | RXD1 | Niveli TTL 3.3V, Protokolli Pelco | |
| 4 | TXD1 | Niveli TTL 3.3V, Protokolli Pelco | |
| 5 | RXD0 | Niveli TTL 3.3V, Protokolli Visca | |
| 6 | TXD0 | Niveli TTL 3.3V, Protokolli Visca | |
| Ndërfaqja audio J1_5pin | 1 | AUDIO_OUT | Dalja e audios (Dalja e linjës) |
| 2 | GND | GND | |
| 3 | AUDIO_IN | Audio hyrëse (në linjë) | |
| 4 | GND | GND | |
| 5 | NC | NC |
Ndërfaqja LVDS
| Port | Numri | Emri PIN | Përshkrimi |
| Ndërfaqja LVDS J4_30pin (e ngjashme me ndërfaqen dixhitale 30pin SONY) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | GND | GND | |
| 10 | GND | ||
| 11 | GND | ||
| 12 | GND | ||
| 13 | DC | Dalja DC (DC+7V~+12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | UART1_TX | Niveli TTL 3.3V, protokolli VISCA, i njëjtë me TXD0 në portin J3_6pin. Por nuk mund të lidhet në të njëjtën kohë. | |
| 19 | UART1_RX | Niveli TTL 3.3V, protokolli VISCA, i njëjtë me RXD0 në portin J3_6pin. Por nuk mund të lidhet në të njëjtën kohë. | |
| 20 | GND | GND | |
| 21 | TXOUT0- | ||
| 22 | TXOUT0+ | ||
| 23 | TXOUT1- | ||
| 24 | TXOUT1+ | ||
| 25 | TXOUT2- | ||
| 26 | TXOUT2+ | ||
| 27 | TXOUTCLK- | ||
| 28 | TXOUTCLK+ | ||
| 29 | TXOUT3- | ||
| 30 | TXOUT3+ |
